Z4係列直流電動機Z4-112/2-2/7KW/400V/2660rpm

一、Z4係列直流電動機Z4-112/2-2/7KW/400V/2660rpm概述

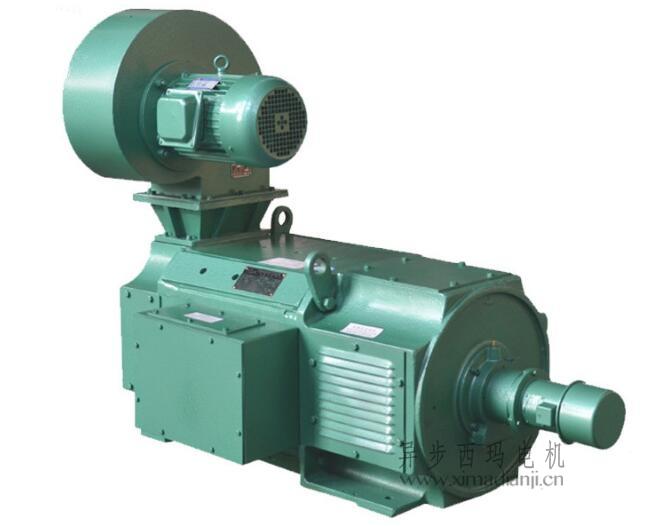

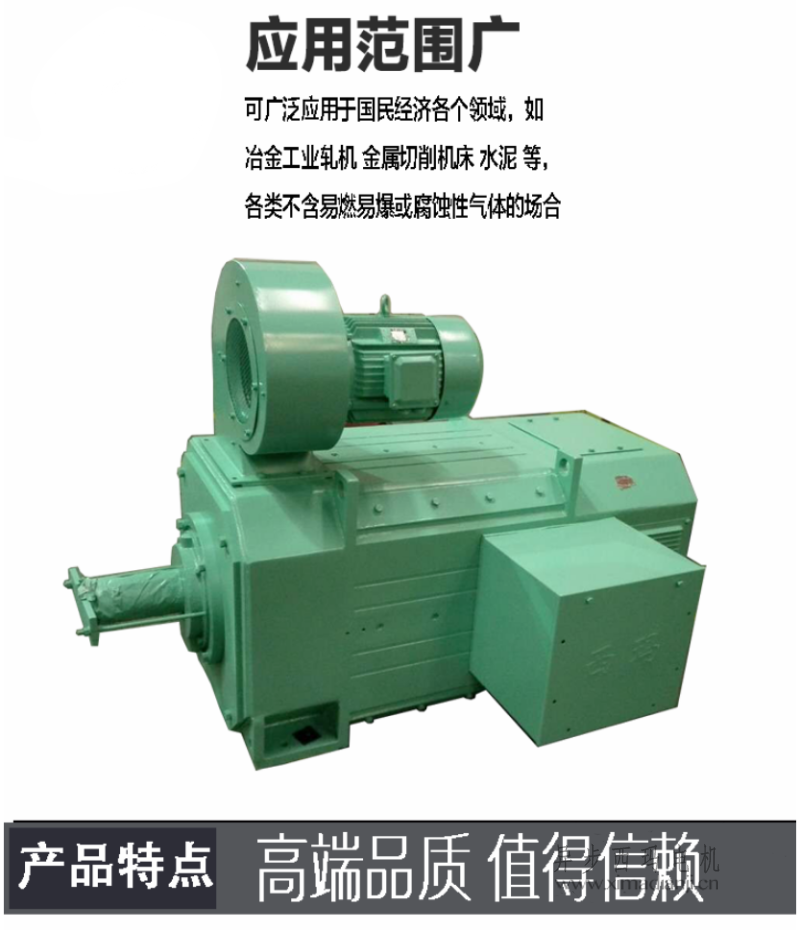

Z4係列直流電動機可廣泛用於(yu) 冶金工業(ye) 軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業(ye) 部門，適用於(yu) 調速範圍廣、過載能力不大於(yu) 1.6倍的電力拖動。恒動率弱磁向上調速範圍對於(yu) 不同規格可以達到額定轉速的1.0-3.0倍，恒轉矩降低電樞電壓向下調速最低可達20r/min。

本係列電機的外形安裝尺寸除了兩(liang) 底腳孔間軸向尺寸‘B’之外，符合IEC72國際標準。

本係列電機的性能及技術要求可按照國際電工委員會(hui) 標準，IEC34-1或西德國家標準DIN57530的要求考核。

本係列電機采用多角形結構，空間利用率高。定子磁軛為(wei) 疊片式，適用整流器供電，能承受脈動電流與(yu) 電流急劇變化(負載變化)之工況。磁極安裝有精確定位，因而換向良好。

電機絕緣等級為(wei) F級，采用可靠絕緣結構及浸漬工序，保證絕緣性能穩定和良好散熱。

本係列電機具有體(ti) 積小、性能好、重量輕、輸出功率大、效率高及可靠性高等特點.

電動機可用三相全控橋式整流電源，以及不外接平波電抗器而長期工作。額定電壓為(wei) 160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑製脈動電流，其電感值如表中所示。

二、Z4係列直流電動機Z4-112/2-2/7KW/400V/2660rpm結構簡介Structure Introduction

Z4係列直流電動機采用八角形全疊片結構，不僅(jin) 空間利用率高，而且當采用靜止整流器供電時，能承受動電流和快速的負載電流變化。電機的基本冷卻方式為(wei) IC06，即自帶鼓風機的外通風；也可以為(wei) IC17，即冷卻空氣進口為(wei) 管道、出口為(wei) 百葉窗排風；也可以為(wei) IC37，即冷卻空氣進出口均為(wei) 管道。並有多種派生形式，如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電動機需冷卻風量、風壓及風機電動機功率等數據見表1。整個(ge) 係列電機的外殼基本防護等級為(wei) IP21S。*All the ventilating fan motors are three phase, two pole, 380V.

電動機出線盒位置從(cong) 傳(chuan) 動端（非換向器端）視之在機座的右側(ce) （即正盒），如果用戶要求出線盒置於(yu) 機座的另一側(ce) ，訂貨時注明反盒。電動機基本出軸為(wei) 單軸伸，麵對出線盒（正盒）出軸方向為(wei) 左出軸。如用戶需要也可以製成雙軸伸。轉軸的基本旋轉方向從(cong) 換向器端視之為(wei) 逆時針旋轉。電動機的傳(chuan) 動方式為(wei) 彈性連軸器聯接。也可用於(yu) 有一定徑向力的傳(chuan) 動方式（皮帶或齒輪傳(chuan) 動），其允許承受的徑向力應不大於(yu) 附錄B曲線上的數值。

三、Z4係列直流電動機Z4-112/2-2/7KW/400V/2660rpm訂貨須知order notice

1.訂貨前請先查閱產(chan) 品樣本，確定所需要產(chan) 品的型號規格等數據，盡可能選擇樣本所列的標準規格產(chan) 品。在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、勵磁方式、勵磁電壓及結構安裝形式等數據，如Z4-180-31  37KW  440V  1000r/min他勵180V，臥式帶底腳或IMB3。

2.對產(chan) 品有特殊要求 時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。

3.如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意後簽訂合同或試製協議書(shu) 。

4.各類產(chan) 品除電動機的軸伸鍵外，所有附件均不在供應範圍內(nei) ，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與(yu) 數量。

5.如使用環境特殊，需要製成濕熱帶型，請在原型號後麵注明“TH”。
