ZKSL-315-22 225KW 400V/440V西瑪空水冷直流電機

品牌：kaiyun体育网页版本     產(chan) 品類型：有刷直流電動機     額定功率：225KW

額定電壓：160V/400V/440V             額定轉速：680RPM

產(chan) 品認證：CCC

應用範圍：

化工、機械、水電等科技領域。

冷卻方式：ICW37A86

防護等級：IP54

絕緣等級： F

型號：ZKSL-315-22

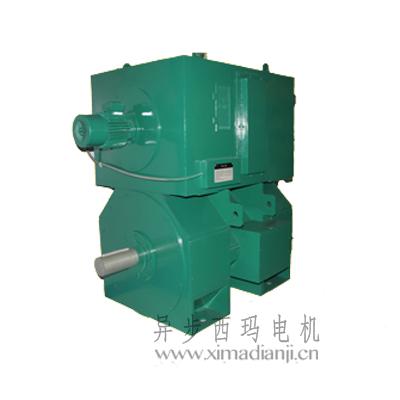

上圖為(wei) ZKSL-315-22 225KW 400V/440V西瑪空水冷直流電機示意圖

一、ZKSL-315-22 225KW 400V/440V西瑪空水冷直流電機產(chan) 品概述：
ZKSL係列直流電動機：中心高100～450mm是我廠新開發的中型直流電動機。本係列電動機可廣泛應用於(yu) 冶金工業(ye) 軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業(ye) 部門。
ZKSL係列直流電動機比Z4係列具有更大的優(you) 越性，它不僅(jin) 可用直流機組電源供電，更適用於(yu) 靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，並能承受較高的負載變化率，特別適用於(yu) 需要平滑調速、效率高、自動穩速、反應靈敏的控製係統，具有當今國際先進水平。

電動機的定額為(wei) 連續工作連續定額，在海拔不超過1000m、環境空氣溫度不超過40℃的地區，電動機能按技術數據表中的數據額定運行。本係列電動機采用F級絕緣。
ZKSL係列直流電動機的功率範圍由1.5kW至840kW，額定轉速有3000、1500、1000、750、600、500、400、300、200r／min共九種，勵磁方式為(wei) 他勵，勵磁電壓為(wei) 180V，除上述規定的等級外，根據具體(ti) 情況和用戶的需要，可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。
額定電壓為(wei) 160V的電動機，在單相橋式整流器供電的情況下，一般需帶電抗器工作，外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機，均不需外接電抗器。
本係列電動機性能不僅(jin) 符合國標GB／T755《旋轉電機基本技術要求》，也基本符合德國VDE0530標準。
型號含義(yi) ：ZKSL-280-11B，Z表示直流電動機，4表示4係列，280表示電機中心高（mm）， 個(ge) 1表示鐵心長度序號，第二個(ge) 1表示前端蓋序號，1為(wei) 短端蓋，2為(wei) 長端蓋，B表示有補償(chang) 繞組。
注：就ZKSL-112／2-1型號而言，“／”後麵 位數字代表極數，第二位數字代表鐵心長度序號。

ZKSL-315-22 225KW 400V/440V西瑪空水冷直流電機一般不帶串勵繞組，適用於(yu) 需要正、反轉的自動控製技術中。根據用戶需要也可以製成帶串勵繞組。中心高100～280mm的電動機無補償(chang) 繞組，但中心高250mm、280mm的電動機根據具體(ti) 情況和需要可以製成帶補償(chang) 繞組，中心高315～450mm的電動機帶有補償(chang) 繞組。
中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。
(2)冷卻方式和結構、安裝形式
IC06：自帶鼓風機的外通風；
ICl7：冷卻空氣進口為(wei) 管道，出口為(wei) 百葉窗排風；
IC37：即冷卻空氣進出口均為(wei) 管道；
IC611：全封閉帶空氣/空氣冷卻器；
ICW37A86：全封閉帶空氣/水冷卻器。
並有多種派生形式，如自通風型、帶軸向風機型、封閉型、空／空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個(ge) 係列電機的外殼基本防護等級為(wei) IP21S
本係列電動機的安裝形式符合GB／T997《電機結構安裝型式及代號》的規定，電動機的安裝尺寸除底腳孔軸向距離（B尺寸）外，其餘(yu) 尺寸均符合IEC標準。
電動機出線盒位置從(cong) 傳(chuan) 動端(非換向器端)視之在機座的右側(ce) (即正盒)，如果用戶要求出線盒置於(yu) 機座的另一側(ce) ，訂貨時注明反盒。電動機基本出軸為(wei) 單軸伸，麵對出線盒(正盒)出軸方向為(wei) 左出軸。如用戶需要也可以製成雙軸伸。轉軸的基本旋轉方向從(cong) 換向器端視之為(wei) 逆時針旋轉。電動機的傳(chuan) 動方式為(wei) 彈性聯軸器聯接，也可以用於(yu) 一定徑向力的傳(chuan) 動方式(皮帶或齒輪傳(chuan) 動)。
（3）．ZKSL-315-22 225KW 400V/440V西瑪空水冷直流電機電動機的附件
根據用戶的需要電動機可以設計成能附裝測速發電機、脈衝(chong) 發生器、離心開關(guan) 以及製動器等的結構形式，具體(ti) 要求可以與(yu) 本廠協商。
