鼠籠型結構和繞線型結構的區別？異步西瑪帶您了解

鼠籠型結構和繞線型結構在電機領域中，特別是三相異步電動機中，是兩(liang) 種常見的轉子結構類型。以下是兩(liang) 者的主要區別：

一、結構差異

鼠籠型結構

轉子繞組是由鋁條或銅條（在中小型電機中常用鋁替代銅以降低成本）與(yu) 短路環焊接而成或鑄造而成的整體(ti) 結構。

轉子繞組形狀類似於(yu) 鬆鼠籠子，因此得名。

結構簡單，沒有複雜的繞組和連接部分。

繞線型結構

轉子繞組是由絕緣導線繞製而成的線圈，按一定規律嵌放在轉子槽中。

通常有三個(ge) 繞組，末端聯在一起，首端分別與(yu) 固定在轉軸上的三個(ge) 互相絕緣的銅質滑環相接，並連成星型。

轉子繞組通過滑環及其上麵的電刷與(yu) 外加的三相變阻器連接，用於(yu) 電動機的起動及調速。

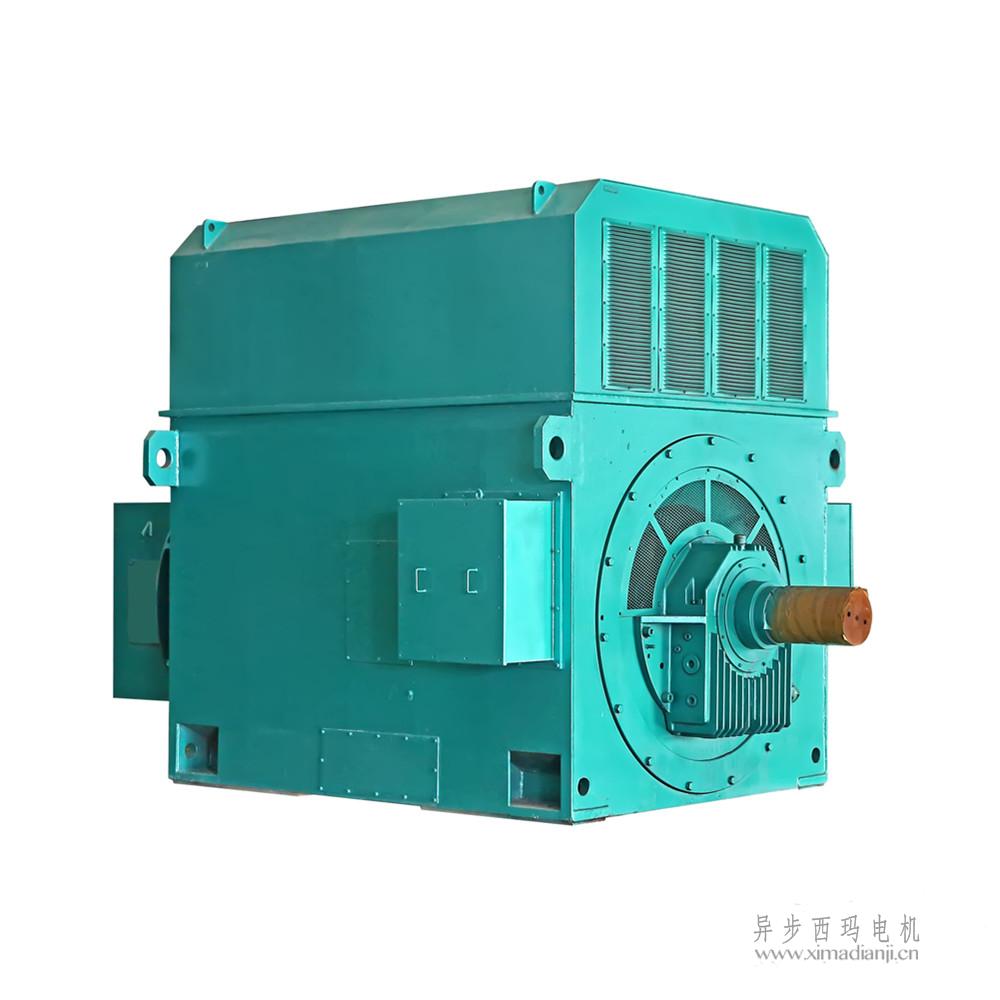

三相異步電機 (1).jpg"/>

二、性能特點

鼠籠型結構

優(you) 點：結構簡單，可靠性高，維護成本低，適應性強，對負載變化的適應性較強，即使在負載突然增加或減少的情況下，其轉速變化較小。

缺點：啟動轉矩較小，功率因數較低，轉速不易調節，直接啟動時啟動電流大。

繞線型結構

優(you) 點：啟動轉矩大，可以通過調節轉子電刷位置和電壓來控製電流大小，從(cong) 而實現較大的起動轉矩和較強的調速性能。

缺點：結構複雜，維護成本較高，運行穩定性可能較差，因為(wei) 轉子繞組較複雜，容易產(chan) 生振動和噪音。

三、應用場景

鼠籠型結構：廣泛應用於(yu) 工業(ye) 和商業(ye) 領域，特別是在需要恒定轉速和大功率輸出的場合。常見於(yu) 空調壓縮機、泵、風扇、輸送機等設備中。

繞線型結構：通常用於(yu) 需要較大起動轉矩和調速性能的場合，如起重機、卷揚機、升降機等重型設備。

綜上所述，鼠籠型結構和繞線型結構在結構、性能特點和應用場景等方麵存在顯著差異。選擇哪種類型的電機取決(jue) 於(yu) 具體(ti) 的應用需求，包括功率需求、控製需求、成本預算和可靠性要求等因素。
