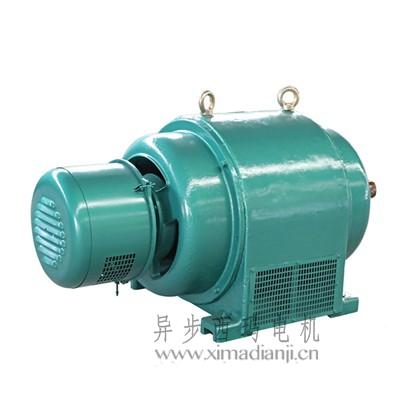

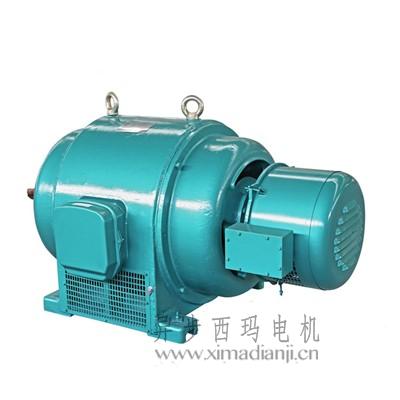

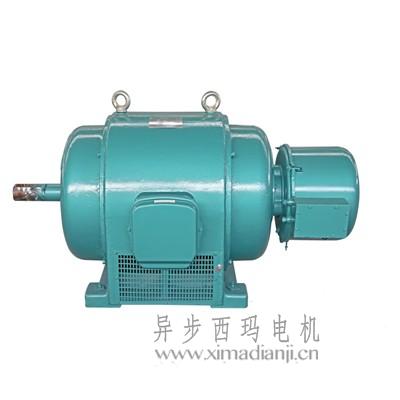

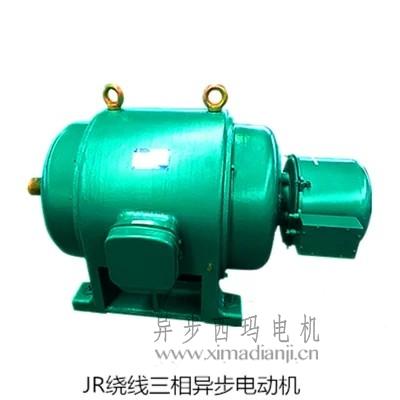

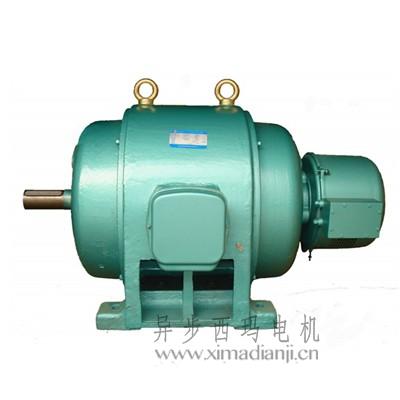

JR係列繞線三相異步交流電機

一、概述

JR係列中型電動機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、切削機床、運輸機械及其它設備，可供煤礦、機械工業(ye) 、發電廠及各種工礦企業(ye) 中作原動機用。

    JR係列為(wei) 繞線轉子三相異步電動機

    JR係列電動機符合部頒標準JB564-64技術條件的規定

    本係列電動機為(wei) 防護式。根據用戶需要，也可製成管道通風式。

防護式電動機應裝置在海拔高度不超過1,000米，周圍空氣溫度不高於(yu) +40℃，不低於(yu) 0℃，空氣清潔，無酸、堿等腐觸性氣體(ti) 的室內(nei) 。電動機不允許在含有爆炸性氣體(ti) 或塵埃較多的環境中工作。

當電動機周圍空氣的溫度超過上述規定或空氣不清潔時，應采用管道通風方式。此時通入電動機兩(liang) 端的冷卻空氣溫度應為(wei) 0℃~+40℃，並且應保證管道和電動機內(nei) 部的空氣壓力高於(yu) 周圍空氣的壓力，必要時應加裝鼓風機、濾塵器等。

二、結構簡述

    電動機的的基本安裝型式為(wei) 機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與(yu) 被驅動機械聯接。電動機采用兩(liang) 側(ce) 對稱的徑向通風係統，冷卻空氣自兩(liang) 側(ce) 端蓋的進風口進入，一部分經過電動機轉子上的風扇或風葉片吹過定子線圈的端接部分，另一部分經過轉子鐵芯中的徑向通風槽，然後由機座側(ce) 麵的出風口逸出。

    管道通風式電動機的通風係統與(yu) 上述相同。

    電動機的軸承采用滾動軸承，所用的軸承牌號見表1，軸承潤滑脂牌號為(wei) 鋰基潤滑脂ZL-3。

    從(cong) 電動機的軸伸端看，電動機出線盒在機座的右側(ce) 。

    JR係列電動機在降低轉矩的條件下，允許長期減速運轉。此時允許輸出的功率和轉矩與(yu) 轉速的對應關(guan) 係應符合表2之規定。

如果電動機的的負載轉矩（驅動鼓風機、水泵等時）和轉速成平方關(guan) 係下降時，電動機允許在低轉速下長期運轉。

表1                                                        表2

三、型號含義(yi)

如：

JR115-6表示繞線型轉子異步電動機，11號機座，鐵芯長度為(wei) 5號，6極。

JR係列電動機分有電刷提升和短路裝置與(yu) 無電刷提升和短路裝置兩(liang) 種。

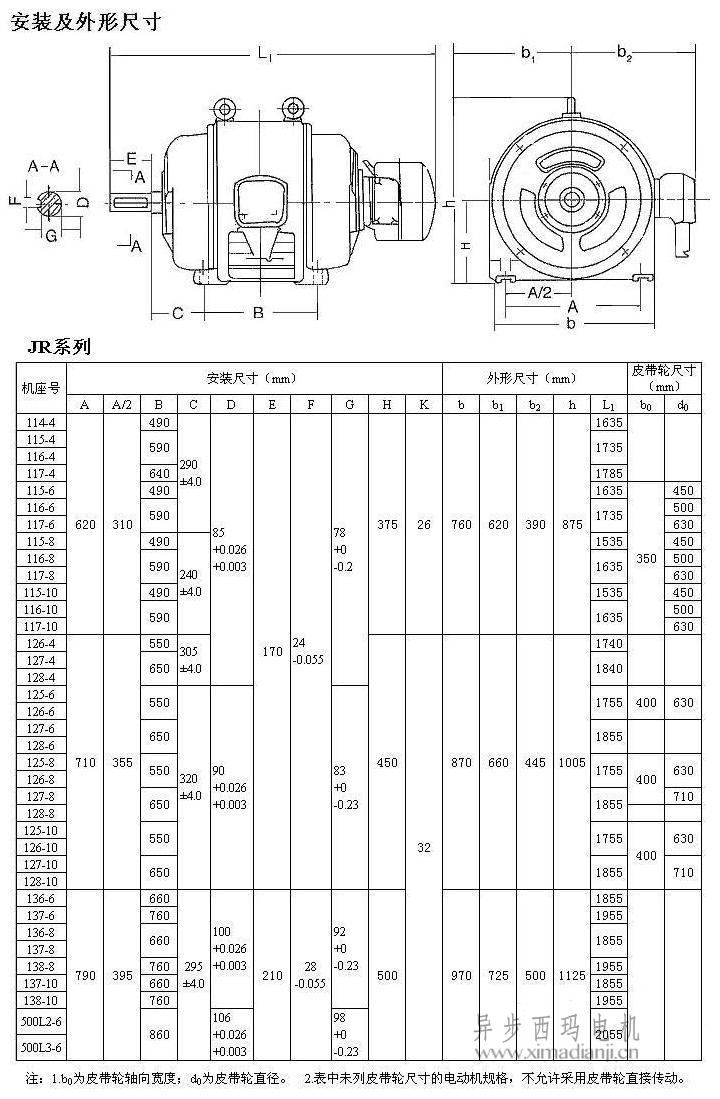

三、安裝尺寸圖對照表
