TFW大型高壓相複勵無刷同步發電機

TFW大型高壓相複勵無刷同步發電機概述

    TFW大型高壓相複勵無刷同步發電機可由內(nei) 燃機、汽輪機、水輪機等原動機組成發電機機組，可作為(wei) 備用電源和常用電源直接向負載供電，也可向電網供電。

    TFW大型高壓相複勵無刷同步發電機由恒壓裝置（包括付繞組、電抗器、電流互感器、靜止整流橋）、勵磁機、旋轉整流器組成其不可控勵磁係統，當電壓調節器KXT投入使用時不可控為(wei) 可控狀態，調壓指標大大提高。

    TFW大型高壓相複勵無刷同步發電機，功率範圍1000-14000kW；電壓可製作為(wei) 2400V、3150V、4160V、6300V、6600V、10500V、11000V、13800V；頻率可為(wei) 50Hz或60Hz；功率因數一般為(wei) 0.8（滯後）；性能符合國家標準GB755《旋轉電機基本技術要求》的有關(guan) 規定。

TFW大型高壓相複勵無刷同步發電機產(chan) 品型號及含義(yi)

TFW大型高壓相複勵無刷同步發電機結構簡介

   TFW大型高壓相複勵無刷同步發電機為(wei) 臥式安裝，單軸伸，采用帶底座式軸承，勵磁極在座式軸承外側(ce) ，冷卻方法可根據用戶要求製成關(guan) 閉、半管道、管道通風密閉循環，旋轉方向從(cong) 軸伸看順時針方向旋轉，防護等級為(wei) IP21、IP23。

   機座：用鋼板焊接成整體(ti) 結構，軸承座分別固定於(yu) 鋼板焊接成的底板上。

   定子鐵芯：用0.5mm厚的矽鋼扇形片疊壓而成，扇形片兩(liang) 麵塗有絕緣漆，定子鐵芯用拉緊螺杆或鴿尾固定在機座上。

   定子線圈：線圈為(wei) 雙層疊繞式，采用B級或F級絕緣。

   磁極：由薄鋼板衝(chong) 製衝(chong) 片疊壓而成，磁極鐵心外套以磁極線圈，整體(ti) 磁極裝在磁極座上。

   磁極線圈：由扁銅線繞製而成，用B級或F級絕緣處理

   軸承：由鑄鐵的軸承座和澆有軸承合金的軸瓦等組成，潤滑方式為(wei) 油環自潤滑或外加油路係統的複合潤滑。

   勵磁機：勵磁機為(wei) 轉極式，主機轉子、勵磁轉子、旋轉整流器同軸旋轉，勵磁機定子機座和主機機座把在同一底板上，放在軸承座外側(ce) 。

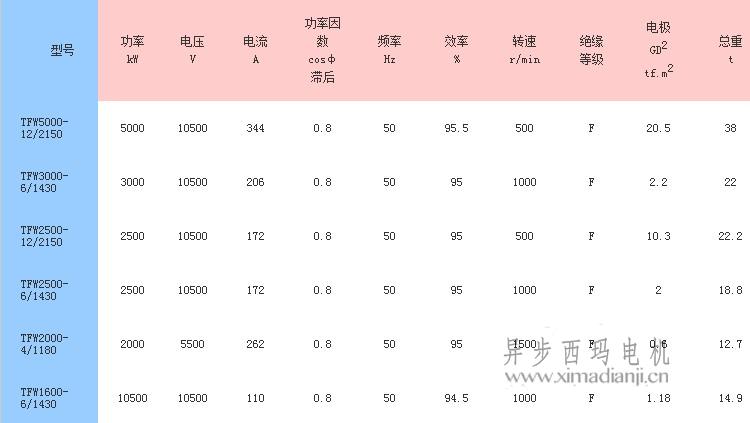

TFW大型高壓相複勵無刷同步發電機技術數據

TFW大型高壓相複勵無刷同步發電機成套供應範圍

本係列發電機成套供應主機、底板、軸承恒壓裝置、自動電壓調節器、備件、隨機文件等。

TFW大型高壓相複勵無刷同步發電機訂貨須知

用戶在訂貨時必須說明發電機型號、功率、電壓、轉速等。
