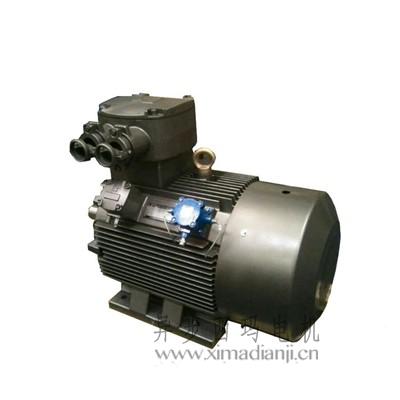

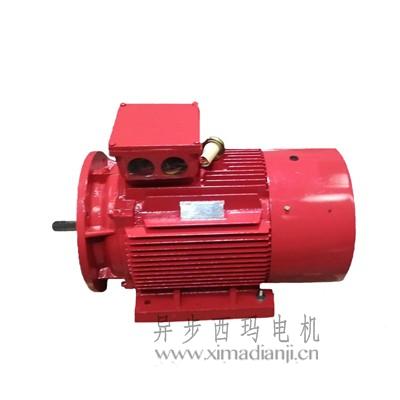

YBBP係列變頻防爆電機

—，YBBP係列變頻防爆電機概述

　　YBBP變頻防爆電機是為(wei) 適應市場的需要，在引進國外先進技術及總結本廠多年生產(chan) 變頻電機經驗的基礎上而開發研製的新一代防爆變頻調速電機。在電磁設計方麵，對定、轉子槽形及繞組型式、接法等進行了調整，使其能適應變頻器電源供電的狀況，並且，既能保證電機在高頻時的過載能力，又能在低頻時保持恒轉矩輸出。在結構設計方麵，除長度尺寸外，安裝尺寸與(yu) YB2係列電機相同，其它外形尺寸亦與(yu) YB2係列電機相同，互換性強，便於(yu) 用戶配套使用。該係列電機采用獨立的軸流通風機強迫通風，保證電機在整個(ge) 頻率範圍內(nei) 均具有較好的冷卻效果，溫升不超過規定值。

　　YBBP變頻防爆電機與(yu) 變頻裝置構成的調速係統，與(yu) 其它調速方式相比，節能效果顯著，調速性能好，調速範圍廣，具有噪音低、振動小，可與(yu) 國內(nei) 外各種變頻器配套的特點，可廣泛應用於(yu) 輕工、紡織、化工、冶金、機床等行業(ye) 的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速，有助於(yu) 實現調速係統的自動化控製。

　　變頻電動機的特點主要表現在：電磁設計和結構設計。

　　本係列電動機防爆性能符合GB3836.1-2000《爆炸性氣體(ti) 環境用電器設備第1部分：通用要求》和GB3836.2-2000《爆炸性氣體(ti) 環境用電氣設備第2部分：隔爆型"d"》規定，也符合IEC79-1，BS4683和EN50018的規定，製成隔爆型。防爆標誌為(wei) ExdI、ExdIIAT4、ExdIIBT4，適用於(yu) 有爆炸性氣體(ti) 混合物存在的場所。

　　ExdI適用於(yu) 甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作麵環境。

　　ExdIIAT4適用於(yu) 工廠用II類A級，溫度組別為(wei) T1、T2、T3和T4組爆炸氣體(ti) 混合物存在的環境。

　　ExdIIBT4適用於(yu) 工廠用II類B級，溫度組別為(wei) T1、T2、T3和T4組爆炸性氣體(ti) 混合物存在的環境。

　　ExdIICT4適用於(yu) 工廠用II類C級，溫度組別為(wei) T1、T2、T3和T4組爆炸性氣體(ti) 混合物存在的環境

　　二、YBBP係列變頻防爆電機電磁設計

　　對普通防爆電動機來說，設計時主要考慮的性能參數和過載能力、啟動性能、效率和功率因數。而變頻防爆電動機，由於(yu) 臨(lin) 界轉差率反比於(yu) 電源頻率，可以在臨(lin) 界轉差率接近1時直接啟動，因此，過載能力和啟動性能不在需要過多考慮，而要解決(jue) 的關(guan) 鍵問題是如何改善電動機對非正弦波電源的適應能力。方式一般如下：

　　1)盡可能的減小定子和轉子電阻。

　　減小定子電阻即可降低基波銅耗，以彌補高次諧波引起的銅耗增加。

　　2)為(wei) 抑製電流中的高次諧波，需適當增加電動機的電感。但轉子槽漏抗較大其集膚效應也大，高次諧波銅耗也增大。因此，電動機漏抗的大小要兼顧到整個(ge) 調速範圍內(nei) 阻抗匹配的合理性。

　　3)變頻電動機的主磁路一般設計成不飽和狀態，一是考慮高次諧波會(hui) 加深磁路飽和，二是考慮在低頻時，為(wei) 了提高輸出轉矩而適當提高變頻器的輸出電壓。

　　三、YBBP係列變頻防爆電機結構設計

　　結構設計時，主要也是考慮非正弦電源特性對變頻電機的絕緣結構、振動、噪聲冷卻方式等方麵的影響，一般注意以下問題：

　　1)絕緣等級，一般為(wei) F級或更高，加強對地絕緣和線匝絕緣強度，特別要考慮絕緣耐衝(chong) 擊電壓的能力。

　　2)對電機的振動、噪聲問題，要充分考慮電動機構件及整體(ti) 的剛性，盡力提高其固有頻率，以避開與(yu) 各次力波產(chan) 生共振現象。

　　3)冷卻方式：一般采用強迫通風冷卻，即主電機散熱風扇采用獨立的電機驅動。

　　4)防止軸電流措施，對容量超過160KW電動機應采用軸承絕緣措施。主要是易產(chan) 生磁路不對稱，也會(hui) 產(chan) 生軸電流，當其他高頻分量所產(chan) 生的電流結合一起作用時，軸電流將大為(wei) 增加，從(cong) 而導致軸承損壞，所以一般要采取絕緣措施。

　　5)對恒功率變頻電動機，當轉速超過3000/min時，應采用耐高溫的特殊潤滑脂，以補償(chang) 軸承的溫度升高

　　四、YBBP係列變頻防爆電機訂貨須知

　　1.訂貨前，先查閱產(chan) 品目錄，明確所需產(chan) 品的型號規格等數據。如所需品種、規格與(yu) 目錄中有出入，請即與(yu) 我公司聯係。如有特殊要求，請事先提出具體(ti) 明確的要求，與(yu) 我公司有關(guan) 部門協商，經同意後簽定合同或試製協議。

　　2.在訂貨合同中，必須注明電機型號、功率、電壓、轉速等數據及結構類型。

　　3.在訂貨合同中應注明電機的出軸數，出線盒位置、旋轉方向等，否則按單出軸，麵對主傳(chuan) 動軸順轉，電動機為(wei) 右出線.

　　4.出國產(chan) 品如需配用60Hz電動機，或須附英文說明書(shu) ，應在合同中詳細注明。

　　5.如使用環境特殊，需要按濕熱帶要求製造者，應在合同中注明。

　　6.為(wei) 了提高產(chan) 品質量及技術經濟指標，產(chan) 品在不斷改革，本目錄中所列數據、尺寸及配套電機尺寸難以長期不變，請查閱者隨時聯係。

　　7.本文規定的訂貨說明如有不夠明確之處，請於(yu) 本公司聯係。

     五、YBBP係列變頻防爆電機技術參數表
