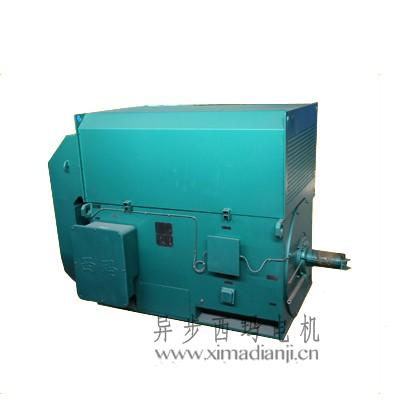

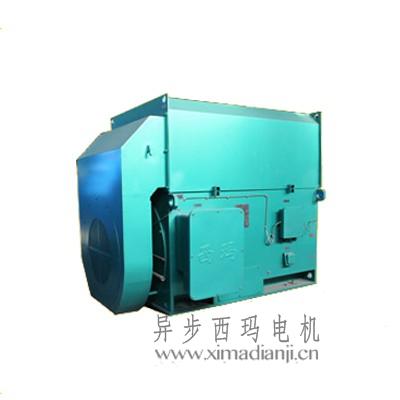

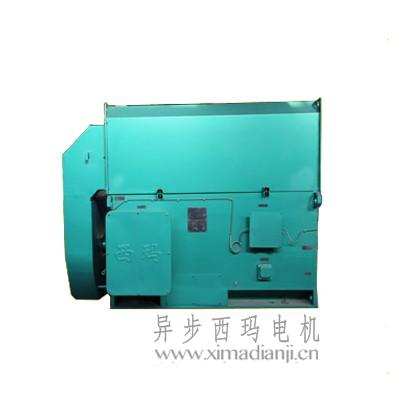

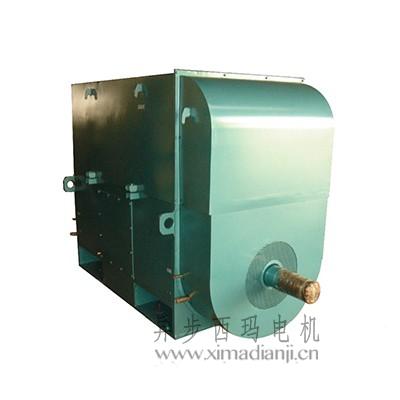

YKK、YXKK高壓三相異步電動機高壓電機6KV 10KV高壓電機

 YKK、YXKK係列高壓三相異步電動機產(chan) 品（機座號355～630）

 產(chan) 品概述：

本係列產(chan) 品是在原YKK係列高壓三相異步電動機的基礎上進行優(you) 化設計的，將功率檔提高。該係列產(chan) 品具有結構緊湊、重量輕、高效、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優(you) 點。

電動機基本安裝型式為(wei) 臥式帶底腳（IMB3），在正常工作條件下，電動機的工作製為(wei) 連續工作製（S1）；環境空氣溫度：-15℃～+40℃；海拔高度：不超過1000m。

本樣本所涵蓋的電機的基本數據如下：

——機座號：355mm～630mm；

——同步轉速：3000r/min、1500 r/min 、1000 r/min、750 r/min 、600 r/min、500 r/min；

——額定電壓：6kV、10kV（也可按訂貨要求製造其它電壓的電動機）；

——額定頻率：50Hz（也可按訂貨要求製造60Hz的電動機（2極電機除外））；

——功率範圍：185KW～3150kW。

該係列產(chan) 品主要適用於(yu) 石油、化工、煤炭、電站、冶金、交通運輸、紡織、醫藥、糧食加工等行業(ye) 中的風機、水泵、壓縮機、破碎機、切屑機床、運輸機械等通用機械設備或其它類似機械設備。

結構特點

電動機采用箱形結構，機座由鋼板焊接成箱形，重量輕、剛度好。電機頂部安裝空-空冷卻器，並帶有進出風溫表。

定子采用外裝壓結構，定子繞組采用155（F）級絕緣材料，10kV電動機采用可靠的防電暈措施，繞組端部有可靠的固定及綁紮，並采用真空壓力浸漬無溶劑漆工藝（VPI）處理，因此電動機的絕緣性能好，機械強度高，防潮能力強，使用壽命長。

鼠籠轉子有鑄鋁和銅條兩(liang) 種結構，采用先進可靠的鑄鋁工藝或焊接工藝製造而成，並經過動平衡校驗，因此電動機運行平穩可靠。機座號355～500電機和機座號560～630電機2～8極鼠籠轉子全部為(wei) 鑄鋁結構，機座號560～630電機10極及以上全部為(wei) 銅條轉子。

軸承采用滾動軸承和滑動軸承兩(liang) 種形式，由電動機功率大小和轉速高低而定，其防護等級為(wei) IP54或IP55，滾動軸承設有不停機注排油裝置。

主接線盒置於(yu) 電動機右側(ce) （從(cong) 軸伸端看），也可按用戶要求置於(yu) 左側(ce) ，接線盒的內(nei) 外均設有單獨的接地端子，功率≥2000kW時，電機設有中性點接線盒。

在定子繞組、軸承等重要部位加設測溫裝置，便於(yu) 遠距離監控，以保證電動機安全可靠地運行。

采用的標準

GB 755-2008 旋轉電機 定額和性能（idt IEC60034-1:1993）

GB/T 997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類(eqv IEC 60034-7:2001)

GB/T 1993-1993 旋轉電機冷卻方法（eqv IEC60034-6:1991）

GB/T 4772.2 旋轉電機尺寸和輸出功率等級 第2部分: 機座號355-1000 和凸緣號1180-2360(idtIEC 60072-2:1990)

GB/T 4942.1-2006 旋轉電機整體(ti) 結構的防護等級（IP代碼）（idt IEC60034-5:2000）

GB 10068-2008 軸中心高為(wei) 56mm及以上電機的機械振動 振動的測量、評定及限值（idt IEC60034-14:2007）

GB 10069.3-2008 旋轉電機噪聲測定方法及限值 第3部分：噪聲限值（neq IEC60034-9）

額定電壓及額定頻率

電動機額定電壓有6kV、10kV兩(liang) 種，電源的額定頻率為(wei) 50Hz。

熱分級及溫升限值

電動機的絕緣等級為(wei) 155（F）級，按130（B）級考核時溫升限值為(wei) 80K。

軸承結構形式及溫度限值

軸承結構分為(wei) 滾動軸承和滑動軸承兩(liang) 種結構，具體(ti) 采用何種結構形式，詳見外形及安裝尺寸數據表，滑動軸承結構正常產(chan) 品為(wei) 強製潤滑，也可根據需要製成自潤滑。滑動軸承強製潤滑時，軸承報警值為(wei) 80℃，停機值為(wei) 85℃，滾動軸承和滑動軸承自潤滑時，軸承報警值為(wei) 90℃，停機值為(wei) 95℃。

防護等級

電機的防護等級可製成： IP54、IP55。

冷卻方式

電動機的冷卻方式為(wei) IC611。

氣候防護類型及使用環境條件

濕熱型，有氣候防護場所（TH）；濕熱型，無氣候防護場所（THW）；

幹熱型，有氣候防護場所（TA）；幹熱型，無氣候防護場所（TAW）；

熱帶型，有氣候防護場所（T）；熱帶型，無氣候防護場所（TW）；

戶外防輕腐蝕型（W）；

戶外防中等腐蝕型（WF1）；

戶外防強腐蝕型（WF2）；

戶內(nei) 防中等腐蝕型（F1）；

戶內(nei) 防強等腐蝕型（F2）；

上述防護類型標注於(yu) 電動機型號的最後麵，例如：YKK560-4WF1。

接線方式

Y形接法。

電纜引入裝置

電機正常情況下提供橡套電纜裝置，可根據用戶需要提供鋼管布線裝置或鎧裝電纜裝置。

工作製

工作製均為(wei) S1連續工作製。

性能指標容差

效率η：－10％（1－η）；

功率因數cosφ：－（1－cosφ）/6  ；

最小絕對值0.02；

最大絕對值0.07；

堵轉電流：電流保證值的＋20％；

堵轉轉矩：轉矩保證值的－15％；

最小轉矩：轉矩保證值的－15％；

最大轉矩：轉矩保證值的－10％。

現場運行條件

1  海拔高度不超過1000m。

2 最高環境空氣溫度不超過40℃。

3 最低環境空氣溫度不低於(yu) -15℃，帶滑動軸承或空水冷卻電動機的最低環境溫度應不低於(yu) 0℃。

4 電壓及頻率的容差值：

電動機可以在電壓為(wei) 額定值的±5％以內(nei) ，頻率為(wei) 額定值的±2％以內(nei) 連續運行，並實現其基本功能，但其性能與(yu) 額定電壓和頻率時的性能可能呈現某些差異，溫升可能較額定電壓和頻率時高。

電動機可以在電壓為(wei) 額定值的±10％以內(nei) ，頻率為(wei) 額定值的＋3％～－5％以內(nei) 運行，並實現其基本功能，但其性能與(yu) 額定電壓和頻率時的性能可能呈現某些差異，溫升可能較額定電壓和頻率時高。

電動機的其餘(yu) 電氣運行條件按GB755。

起動要求

被傳(chuan) 動機械為(wei) 水泵、風機類設備時，起動時必須滿足用戶的電網應保證電動機在起動過程中的電動機端電壓不低於(yu) 額定電壓的85％。

在上述條件下，電動機允許在實際冷狀態下連續起動兩(liang) 次，或者在電動機熱狀態下起動一次，電動機在兩(liang) 次起動之間應自然停車，額外的再次起動電動機應在停機1h以後。

負載聯接

   通常電動機與(yu) 被驅動負載采用彈性聯接。
