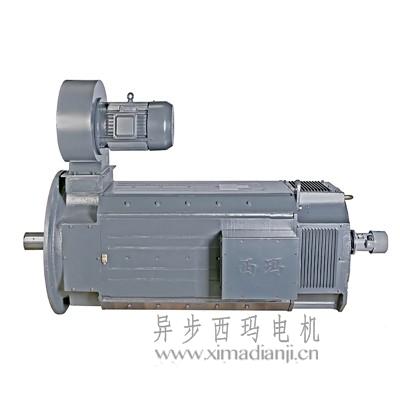

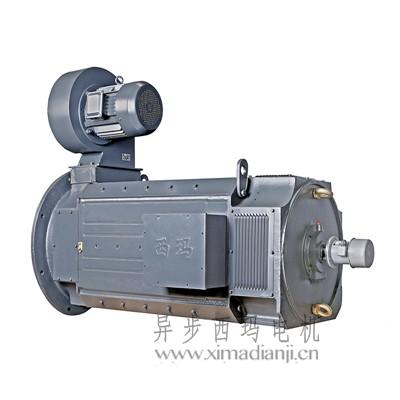

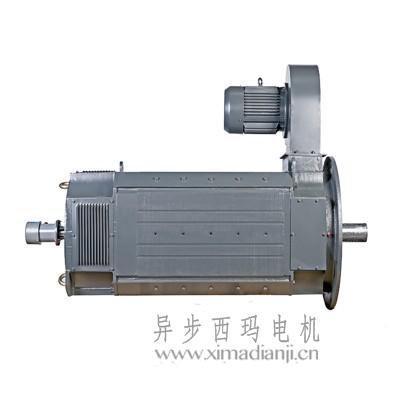

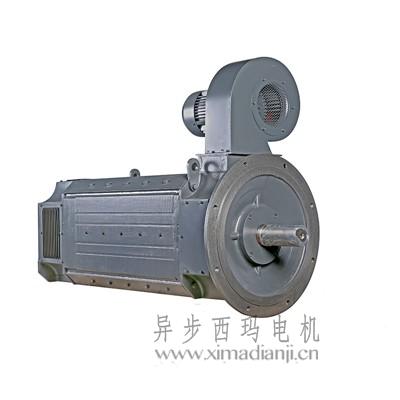

ZSN4係列水泥回轉窯專用直流電機

ZSN4係列水泥回轉窯專(zhuan) 用直流電機型號說明
      西瑪ZSN4係列直流電機以ZSN4-280-11B為(wei) 例：Z表示直流電機；SN表示水泥回轉窯；N4表示第四次係列設計；280表示電機中心高（mm）；1表示電樞鐵芯長度代號；1表示端蓋代號；B表示帶補償(chang) 繞組。
      注：315、355機座號均帶補償(chang) 繞組，“B”可不加。
            數字1、2表示短、長端蓋。
            鐵芯長度由長到短的代號順序為(wei) 3、2、1、09、08、07。

ZSN4係列水泥回轉窯專(zhuan) 用直流電機概述
      西瑪ZSN4係列直流電機是在Z4係列直流電機的基礎上，按水泥回轉窯負載的工況特點開發的專(zhuan) 用係列產(chan) 品。
      ZSN4係列西瑪直流電機采用八角形結構，定子空間利用率高，定子磁軛為(wei) 疊片式，能承受脈動電流與(yu) 較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電機的起動矩可達2.5倍額定轉矩的要求，進行設計製造。采用管道通風的冷卻方式，使電機能在粉塵轉大的惡劣環境中，安全可靠的運行。

ZSN4係列水泥回轉窯專(zhuan) 用直流電機電機性能
      1、電機在下列使用條件應能額定工作：
      1.1、海拔不超過1000m。
      1.2、進入電機的冷卻介質溫度不超過40℃。
      1.3、電動機為(wei) 連續工作製(S1)。
      1.4、電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。
      1.5、對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側(ce) 端蓋上。

      2、電機絕緣等級為(wei) F級。
      3、電動機電樞額定電壓為(wei) 440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為(wei) 恒轉矩調速，在電樞電流連續條件下，電機最低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。
      4、電動機額定勵磁電壓為(wei) 180V，其他勵磁電壓也可派生。為(wei) 確保勵磁係統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端並聯一個(ge) 釋放電阻，以防止自感電勢。在勵磁電壓為(wei) 180～220V時，其值約為(wei) 7倍勵磁繞組冷態電阻值。若勵磁電壓為(wei) 320～370V，其值約為(wei) 5倍。
      5、技術數據表內(nei) 的效率值為(wei) 額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
      6、ZSN4-225電機不帶補償(chang) 繞組，但帶串勵繞組。
      7、電機提供有接地標誌的接線柱。
      8、本係列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4係列直流電動機技術條件》，也可按國際電工委員會(hui) 標準IEC34-l的要求考核。

ZSN4係列水泥回轉窯專(zhuan) 用直流電機訂貨須知
      1、訂貨前請先查閱kaiyun体育网页版本產(chan) 品樣本確定所需產(chan) 品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3，外形安裝尺寸見圖1-5。
      2、對kaiyun体育网页版本產(chan) 品有特殊要求時，如雙軸伸、出線盒位置為(wei) 反盒、帶測速裝置等，均須在合同中明確注出。
      3、如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意後簽定合同及技術協議。
